| 事例名称 |
アルミニウム黄銅管から水漏れが発生した |
| 代表図 |
|
| 事例概要 |
高温高圧給水加熱器のアルミニウム黄銅管から、水漏れが発生した。高温の水および蒸気が、酸化剤として銅合金内の合金元素と反応し、粒界腐食したためであった。対策として、管材料をCu-Ni系合金に変更した。 |
| 事象 |
高温高圧のアルミニウム黄銅管から、水漏れが発生した。 |
| 経過 |
高温高圧給水加熱器のアルミニウム黄銅管から、水漏れが発生した。調査してみると、図2のような粒界腐食の状況が確認された。 |
| 原因 |
高温の水および蒸気が、酸化剤として銅合金内の合金元素と反応し、粒界腐食した。 |
| 対策 |
管材料をCu-Ni系合金に変更した。 |
| 知識化 |
アルミニウム黄銅は、温度200℃以上の水または水蒸気中で、粒界腐食の発生がみられ、長期使用に耐えることができない。とくに残留応力がある場合は、粒界腐食がさらに加速される。200～350℃の範囲内ではCu-Ni系合金の使用が望ましい。 |
| 背景 |
銅合金内の合金元素が、高温の水および蒸気と反応することは、次式で示される。銅合金（Cu＋合金元素）＋H2O→Cu＋合金元素酸化物＋H2↑ |
| シナリオ |
| 主シナリオ
|
無知、知識不足、過去情報不足、銅、蒸気、圧力容器・パイプ、計画・設計、計画不良、不良現象、化学現象、物質間反応、破損、減肉、粒界腐食
|
|
| 情報源 |
住軽金資料、腐食と対策－その３－海水以外の腐食による腐食、1968、2031－7
創造設計エンジンDB
|
| マルチメディアファイル |

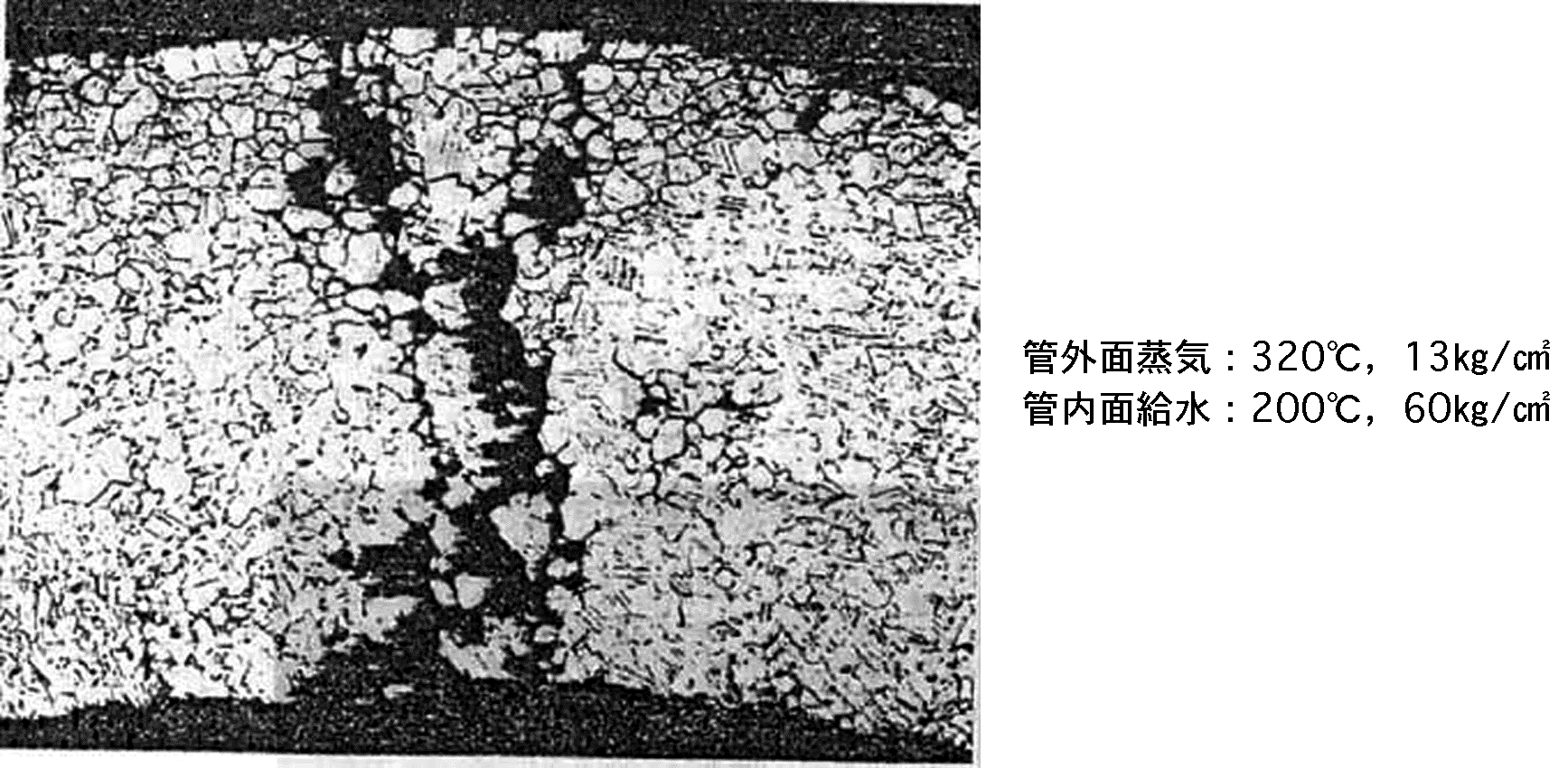

図2.アルミニウム黄銅の粒界腐食
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
