| 事例名称 |
リフマグ吊りビームで片方のスラブが外れ、巻き上げワイヤーがキンクした |
| 代表図 |
|
| 事例概要 |
リフマグ（リフトマグネット）2個の吊りビームで、片方のリフマグからスラブが外れ、吊りビームが天秤状態となった。このため、吊りビーム側の巻き上げワイアーがシープ部分でキンク（よじれてかみこんだ）した。ワイヤー間隔2300mmに対して、リフマグ間隔3900mmと大きく、片吊りになるとシープ部が支点となり、反対側が浮き上がってしまった。つまり、リフマグの吸着が外れそうになると、吸着を引きはがす方向に、力が働いたためである。対策として、吊りビームの位置をリフマグ位置に近づけ、重量バランスをとった。 |
| 事象 |
リフマグ2個の吊りビームで、片方のリフマグからスラブが外れ、吊りビームが天秤状態となった。このため、吊りビーム側の巻き上げワイアーがシープ部分でキンクした。 |
| 経過 |
図2のような、リフマグ2個の吊りビームを設計製作した。スラブをハンドリングしたところ、リフマグ吸着面の摩耗と吸着面への切削屑のかみ込みで、片方のリフマグからスラブが外れ、図2下のように、吊りビームが天秤状態となった。このため、吊りビーム側の巻上げワイヤーがシープとシープカバーの間に入り込みキンクした。 |
| 原因 |
巻き上げワイヤー間隔2300mmに対して、リフマグ間隔3900mmと大きく、片吊りになるとシープ部が支点となり、反対側が浮き上がる。つまり、リフマグの吸着がはずれそうになると、吸着を引きはがす方向に、力が働らくためである。 |
| 対策 |
図3のように、吊りビームの位置をリフマグ位置に近づけ、重量バランスをとった。 |
| 知識化 |
常にベストの状態（本事例ではリフマグ吸着面）で、装置が稼動するとは限らない。異常な状態（本事例では片方での吊り）になったとしても、さらに大きな問題にならない設計が望まれる。 |
| 背景 |
吊りビーム下のリフマグ吊り位置は、できるだけ巻き上げワイヤー直下に近づける。 |
| シナリオ |
| 主シナリオ
|
調査・検討の不足、仮想演習不足、調査・検討の不足、事前検討不足、審査・見直し不足、構造の問題、バランス、ワイヤー、キンク
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

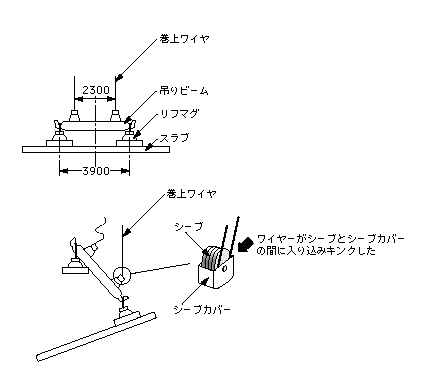

図2.リフマグ2個の吊りビームとワイヤーのキンクの状態
|
|
図3.改造後の吊りビーム
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
