| 事例名称 |
高温の焼結粉を輸送する台車の側面から熱風が吹きだした |
| 代表図 |
|
| 事例概要 |
高温の焼結粉を輸送する台車の側面から熱風が吹きだした。熱でサイドウォールが変形し、台車とのすきまができたためである。対策として、サイドウォールと台車との間に段差を設け、熱でサイドウォールが変形しても、すきまができない構造とした。 |
| 事象 |
高温の焼結粉を輸送する台車の側面から熱風が吹きだした。 |
| 経過 |

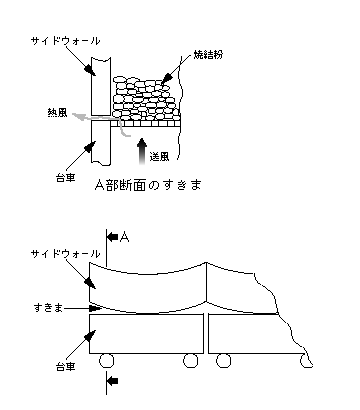

図2のような、高温の焼結粉を輸送する台車を設計製作した。稼動開始後しばらくすると、台車の側面から熱風が吹きだしてしまった。サイドウォールと台車との間にすきまができていた。 |
| 原因 |
熱でサイドウォールが変形し、台車との間にすきまができたためである。 |
| 対策 |

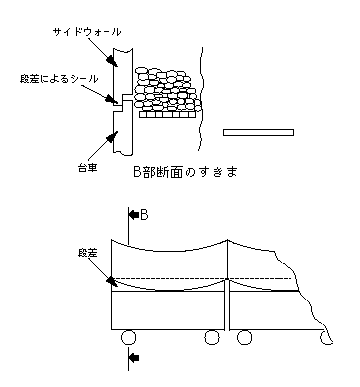

図3のように、サイドウォールと台車との間に段差を設け、熱でサイドウォールが変形しても、段差でシールされる構造とした。 |
| 知識化 |
高温になる構造物では熱変形量を考慮し、熱変形しても機能が満足できる構造にする。なお、仮に熱変形しても、構造物を拘束しなければ熱応力は発生しないので、機械が壊れることはない。たとえば高温の軸を両端の軸受で支えるときは、片端をスラスト方向に拘束したら、もう片端は自由にして熱変形を解放する。 |
| 背景 |
引き戸の当り面にくぼみをつけて、すきま風を防ぐことは広く行われている。なお、高温の作業環境では、本事例の熱風のほか、熱の対流、輻射熱などへの対応が不可欠である。 |
| シナリオ |
| 主シナリオ
|
調査・検討の不足、仮想演習不足、調査・検討の不足、事前検討不足、審査・見直し不足、熱変形、熱風
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |
図2.台車の側面からの熱風の吹きだし詳細(対策前）
|
|
図3.熱風吹きだし防止(対策後）
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
