小さい隙間で石英製シール部品の角部の欠けが頻発した |
| 代表図 |
|
| 事例概要 |
石英製シール部品の角部の欠けが頻発した。回転軸と蓋との間のシール性を上げるために、接触部のすきまを小さくした結果、回転軸の取付け時や軸の回転中に、軸がシール角部に接触したためである。対策として、角部を面取りした。 |
| 事象 |
石英製シール部品の角部の欠けが頻発した。 |
| 経過 |
図2のような、回転軸を石英製部品でシールする装置を試作した。回転軸と蓋との間のシール性を上げるために、石英部品と回転軸との接触部のすきまを小さくした。稼動を開始したところ、石英製シール部品の角部の欠けが頻発した。 |
| 原因 |
石英部品と回転軸との接触部のすきまを小さくした結果、回転軸の取付け時や軸の回転中に、軸がシール角部に接触したためである。 |
| 対策 |
図2右のように、石英製シール部品の角部を面取り加工した。 |
| 知識化 |
シャープな角部には、高い応力が発生する。面取りを加えて応力を緩和する。 |
| 背景 |
石英部品の欠け防止として、火炎研磨（ファイアポリッシュ）がある。水素ガスであぶって表面を軟化させると、応力が解放され、透明になる。しかし、今回は加工精度を保つため、面取りにした。 |
| シナリオ |
| 主シナリオ
|
未知、未知の事象発生、調査・検討の不足、仮想演習不足、石英、脆性、衝撃、割れ・欠け
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

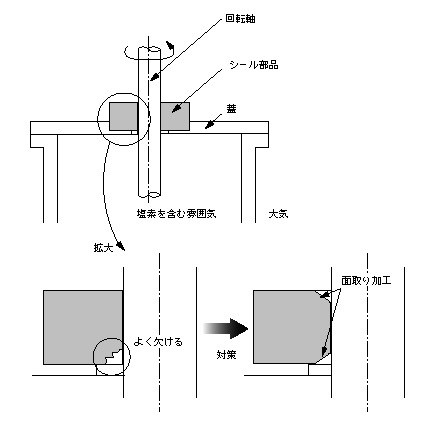

図2.石英製部品の欠けと対策
|
