ガラス搬送ホイストでホイストがレールから外れて落下した |
| 代表図 |
|
| 事例発生場所 |
工場生産ライン |
| 事例概要 |
ガラス搬送ホイストでホイストがレールから外れて落下した。LM（リニアモーション、THK社の商品）ガイドの芯出しが不十分だったため、蛇行するスライダに負荷がかかり、保持フレームとガイドとの締結ボルトが破損した。暫定的には、LMガイドの芯だしを規定どおり実施した。恒久的には、スライダを吊り下げ方式からまたぎ方式に変更した。 |
| 事象 |
ガラス搬送ホイストでホイストがレールから外れて落下した。 |
| 経過 |
図1のような、ガラス搬送ホイストを設計製作した。LMガイドは、4方向等荷重タイプ（HSR型）を採用し、作用荷重、寿命とも設計上十分であった。ところが、搬送を開始したところ、突然ホイストがレールから外れて落下し、ホイスト本体と下部コンベアなどの周辺機器が破損した。調査したところ、LMガイドと保持フレームとの締結ボルトが破損していた。また、組立時LMガイドの芯出しが不十分だったことが判明した。 |
| 原因 |
LMガイドの芯出しが不十分だったため、蛇行するスライダに負荷がかかり、保持フレームとガイドとの締結ボルトが破損した。 |
| 対処 |
LMガイドの芯出しを規定通り実施した。 |
| 対策 |
図2のように、スライダを吊り下げ方式からまたぎ方式に変更した。 |
| 知識化 |
LMガイドの芯出しは不可欠であるが、本事例の対策のように、ホイスト落下防止を図り、被害拡大を阻止する本質安全設計が重要である。 |
| 背景 |
スライダを吊り下げからまたぎ方式に変えることで、LMガイドに働く力が引張から圧縮に変わる。 |
| シナリオ |
| 主シナリオ
|
手順の不遵守、手順無視、設計手順無視、調査・検討の不足、事前検討不足、審査・見直し不足、不良現象、機械現象、過負荷、想定外負荷、継手、ねじ継手、応力集中、破断、相互運動部、外れる
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

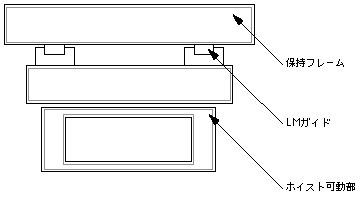

図1.ガラス搬送ホイスト（対策前）
|
|

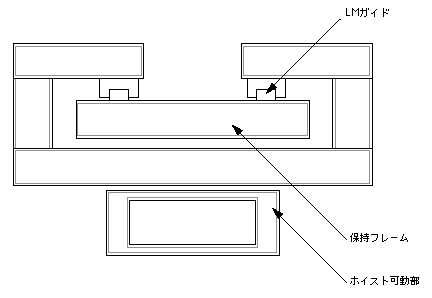

図2.ガラス搬送ホイスト
|
