| 事例名称 |
建設機械のフロアへのステップで上り下りの際、膝がステップに当ってしまった |
| 代表図 |
|
| 事例発生場所 |
試作車評価フィールド |
| 事例概要 |
建設機械のフロアへのステップの上り下りで、膝がステップに当ってしまった。下段ステップに足を乗せると、上段ステップの位置が悪く、上段ステップに膝が当ってしまった。対策として、上段のステップ長さを下段ステップより40mm短くした。 |
| 事象 |
建設機械のフロアへのステップを上り下りする際、膝がステップに当ってしまった。図2のように、フロアへのステップは断面形状がコ型の上下2段構造になっている。 |
| 経過 |
建設機械を試作した。試乗評価でフロアへ上ろうと、2段構造の下段ステップに足を乗せると、膝が上段ステップに当ってしまった。 |
| 原因 |
上段ステップの位置が悪く、下段ステップに足を乗せた場合、膝が上段ステップと干渉する |
| 対策 |
上段のステップ長さを下段ステップより40mm短くし、膝のスペースを確保した。 |
| 知識化 |
ステップや運転席などを設計する場合は、オペレータの実際の動きを考慮し、人間工学的に検討する。たとえばステップを設計するときは、手の動きも考え、手すりの位置も体を持ち上げる力が入りやすいように設計する。 |
| シナリオ |
| 主シナリオ
|
誤判断、誤った理解、調査・検討の不足、仮想演習不足、調査・検討の不足、事前検討不足、審査・見直し不足、不良現象、機械現象、構造の問題
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

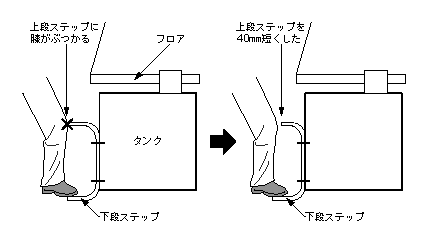

図2.ステップの不具合と対策
|
